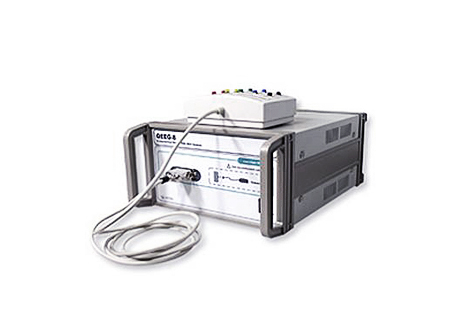

| 상품명(모델명) : QEEG-8 (LXE3208) |
| 8채널 전산화 뇌파측정 및 분석시스템 |
| - 8채널 뇌파측정 및 PC저장 |
| - 50여가지 뇌파분석 및 전처리 기능(실시간 지원) |
| - ERP(P300,N400,..)검출기능 |
| - 뇌파-바이오피드백 기능 |
| - 자극 스케쥴링 기능(동영상,그림,문장,음악) |
| - 실시간 피험자 반응키,이벤트 마킹기능 |
| - 타이머,샘플링주파수,채널수,증폭도선택가능 |
| - 개발자용 라이브러리 함수 제공 |
| - KFDA의료기기 인증제품 |
| · 8채널 뇌파측정 및 PC저장기능 |
| 동시 8부위의 뇌파 측정이 가능하며 측정된 뇌파 데이타는 컴퓨터로 저장됩니다. |
| · 정량적 뇌파 분석기능(Quantitative EEG) |
| 뇌파의 특징을 추출할 수 있는 수십 종류의 기본 분석법을 제공합니다. |
| - 파워스펙트럼(Power Spectrum) 분포 - 델타, 쎄타, 알파, 베타, 감마영역의 절대 및 상대파워값 - S-알파, F-알파, S-베타, M-베타, F-베타와 같이 세분화된 영역의 파워값 - 알파/베타, 쎄타/베타,..와 같이 각 영역별 파워의 비율 - 전극쌍 사이의 상호상관(Cross-Coherency)분석 - MF, MEF, SEF 분석 - 확률분포에 의한 Mean, SD, Skewness, Kurtosis분석 - 상기 분석변수들의 전 채널에 대한 평균 - 시간경과에 따른 상기 분석변수들의 변화패턴(Moving Window) |
| · 사상관련 유발전위 검출기능(Event Related Potential, ERP) |
| 단순 시,청각 자극 뿐 아니라 임의 설정한 도형, 문자, 그림과 같은 복합 자극에 대해서도 ERP추출이 가능합니다. ERP 에서 N200, P300, N400, P600과 같은 피크성분들의 진폭 및 잠재기 분석이 가능합니다. |
| · 뇌파-바이오피드백 기능(EEG-Biofeedback, Neuro-feedback) |
| 쎄타, 알파, slow 베타(SMR), fast 베타, 감마, 알파/베타-비율, 쎄타/베타-비율 바이오피드백 훈련이 가능합니다. |
| · 자극 스케쥴링 기능 |
| 뇌파 측정중에 간단한 동영상, 그림, 문장, 음악등과 같은 실험자극들이 원하는 시점에 자동 제시되도록 설정할 수 있어 다양한 뇌파 실험설계가 가능합니다. |
| · 피험자 반응키 기능 |
| 뇌파 측정 중에 피험자의 반응정보를 키보드에 의해 얻을 수 있습니다. |
| · 이벤트 마킹 기능 |
| 뇌파 측정 중에 피험자가 졸거나 심하게 움직인 경우와 같은 사건이 발생했을때, 해당 시점 파형에 일어난 사건내용을 표시해 놓을 수 있습니다. |
| · 실시간 분석기능(Real-time Analysis) |
| 데이터 측정과 동시에 실시간으로 뇌파분석 결과들은 바로 확인할 수 있습니다. |
| · 타이머 설정 기능 |
| 사용자가 설정한 시간동안만 측정이 진행된 후 파일로 저장되는 기능입니다. 데이타 길이를 똑같게 통제해야하는 뇌파연구시엔 꼭 필요한 기능입니다. |
| · 뇌파 전처리 기능(Preprocessing) |
| 분석 전 단계에서 잡음제거나 데이타 다듬기 목적으로 활용가능한 전처리 기능들을 제공합니다. |
| - 원하는 채널, 원하는 부분에 해당하는 분석영역 선택하기 - 주파수 필터(LPF, HPF, BPF, Notch)에 의한 임의 진동성분 추출하기 - 특정자극, 특정반응키로 마킹된 영역만 조건에 맞게 추출하기 - 특정영역 잘라내거나 다른값으로 대치하기 - Resampling, Smoothing하기 - 특정범위 벗어난 값 보정하기 - 모노폴라를 원하는 바이폴라 신호로 변환하기 |
| · 개발자용 라이브러리 함수제공 |
| 하드웨어에 대한 지식 없이도 연구자가 개발한 응용프로그램 내에서 직접 장비를 제어하고 뇌파 데이터를 실시간 얻어서 연구목적에 맞게 활용할 수 있습니다. |
| · 개발자용 아날로그 출력기능 |
| 아날로그 뇌파 출력단자가 있어 연구자가 보유하고 있는 다른 A/D변환기에 연결하여 사용할 수 있습니다. |
| · 기타 |
| - 샘플링 주파수, 증폭도, 측정채널수 임의 조정가능 - 뇌파 파형 그래프 수직/수평방향으로 점차 늘이거나 줄여서 최적 관찰가능 - 원하는 스타일로 분석결과 그래프 편집가능 - 분석결과화면의 인쇄 및 워드 프로세스로 복사가능 - 통합환경 저장방식으로 Raw데이터, 여러 분석결과 그래프, 이벤트 정보, 보고서를 한 파일내에서 관리가능 - 사용자가 임의설계한 측정/분석환경을 원클릭으로 실행가능 - 사용자 정의 분석법 추가기능 - 테스트모드 기능(장비없는 상태에서도 실험설계 작업가능) - 보고서 기능(피검자 정보 및 분석결과, Comment 기입가능) - 웹카메라에 의한 피험자 관찰기능 - 아스키(텍스트) 포맷으로 변환저장 가능 - 데이타베이스 기능 |
| EEG 증폭기 | |
| (1) 채널수 | 8채널 |
| (2) 입력 방식 | 모노폴라 |
| (3) 감도 조절 | 고정이득 5,000, 고정이득 x 0.16 ~ 고정이득 x 7.84, 소프트웨어에 의한 32단계 조절 |
| (4) 통과 대역 | 0.6Hz ~ 46Hz (-3dB) |
| (5) 노치필터 감쇠 | 50dB (min) |
| (6) 노치필터 주파수 | 전원 주파수에 자동 추적 |
| (7) 동상제거비 | 100dB (min. @20Hz) |
| (8) 내부 잡음 크기 | 4(1.41)uVpp(uVrms) (max) |
| 연결상자 | |
| (1) 전극 연결용 연결 상자 | 사용 |
| (2) 케이블 길이 | 1.9m |
| AD 변환 | |
| (1) 변환 분해능 | 12bits |
| (2) 샘플링 주파수 | 채널 당 128, 256, 512 samples/sec, 소프트웨어에 의한 3단계 조절 |
| 통신 프로토콜 | |
| (1) 통신 방식 | RS-232 |
| (2) 버전 | 115200 bps |
| 시스템 출력 | |
| (1) 디지털 출력 | 8채널 아날로그 출력 고정이득 5,000 |
| (2) 아날로그 출력 | RS-232C Serial 출력 |
| 기계적 특성 | |
| (1) 본체 | 크기-250mm(W) x 132.5mm(H) x 300mm(D) ; 중량-4.5kg |
| (2) 연결 상자 | 크기-139mm(W) x 95mm(H) x 34mm(D) ; 중량-340g |
| 전기적 특성 | |
| (1) 인가 전압 | 100-240 VAC (Free Voltage), 50/60Hz |
| (2) 소비전력 | 16VA 이하 |
| (3) 사용 퓨즈 | T1AL-250V |
| 동작 환경 | |
| (1) 온도 | 10 ~ 40 degree(℃) |
| (2) 습도 | 30 ~ 80 % |
| 전격에 대한 | |
| (1) 보호 형식 | 1급 |
| (2) 보호 정도 | BF형 |
| 시스템 최소 요구사항 | |
| (1) 사용 소프트웨어 | Telescan |
| (2) CPU | 펜티엄 1GHz |
| (3) 운영체제 | MS 윈도우 98 SE / 2000 / XP /2003 |
| (4) 메모리 | 128MB |
| (5) 사용 가능한 하드 용량 | 100MB |
| (6) 통신 포트 | USB |
| (7) 기타 | CD-ROOM, Soundcard, PC camera |
| 사진 | 품명 | 모델 | 개요 |
 |
제품 본체 | PMB-LXE3204 | LXE3204 구성품-본체 |
 |
TeleScan | CD-TS-2.2 | 장비 제어, 실시간 데이타 수집, 시계열 분석 |
 |
QEEG-8 사용자 메뉴얼 |
MAL-QE4 | QEEG-4(모델명:LXE3204) 사용자 상세 설명서 |
 |
전극선모듬-6 | LXEL-SDE-08 | 10개들이 전극선 모음, Terminal-Disk, Cennector-Female, Color-Red, Orange, Yellow, Green, Blue, Violet, Gray, White, Brown, Black |
 |
전극선모듬-2 | LXEL-SSE-02 | 4개들이 전극선 모음, Terminal-Snap, Cennector-Female, Color-Red, Yellow, Brown, Black |
 |
디스크전극용 페이스트 |
ElefixZ-401CE | 디스크 전극과 피부사이에 뭍혀서 사용하는 Paste |
 |
1회용 전극 | Electrode2237 | 1회용 Ag/Agcl 전극 |
 |
RS232케이블 | RS232-CABLE | 유선용 제품 통신용 케이블 |
 |
전원 케이블 | CODE-220V | 제품본체 전원연결선. |
 |
퓨즈 | Fuse250V-3A | 제품에 포함되는 예비용 퓨즈 |
