상품명(모델명) : WEMG-8 (LXM5308)

8채널 무선 근전도 측정 시스템

무선방식으로 동적 근전도 측정용이

사이즈가 소형화되어 이동이 쉽고, 원하는 장소에서 측정 가능

반경 30m (가시거리,개방공간) 이내에서는 측정 가능

무선기능 강화! 노이즈 최소화 하여 정확한 데이터 측정 가능

8채널 표면근전도 측정 및 PC 저장

강력한 S/W툴로 근전도 분석 및 전처리 기능(실시간 지원)

외부트리거 신호 입력 기능

실시간 피험자 반응키, 이벤트 마킹 기능

타이머, 샘플링주파수, 채널수, 증폭도 선택 가능

주의사항: 장애물이 많은 실내환경에서는 안정적통신가능거리는 20m이내로 줄어듭니다.

8채널 무선 근전도 측정 시스템

사이즈가 소형화 되어 이동이 쉽고, 원하는 장소에서 측정 가능

무선 타입으로 간편하게 측정

무선 타입으로 반경 30m (가시거리, 개방공간)이내에서는 자유로운 측정 가능, 노이즈를 최소화 함으로써

보다 정확한 데이터를 확보할 수 있습니다.

연구자를 위한 강력한 S/W툴

Raw Data 실시간 확인 및 저장 & 상호상관관계 분석 가능


신호측정		상관분석

스펙트럼		스펙트럼 - 앙상블 평균

RMS 변화		RMS 변화 - 세밀

특정 동작시 각 근육들 사이에 어떠한 연관성이 있는지 확인 가능 (근 수축 유사성 패턴 확인)

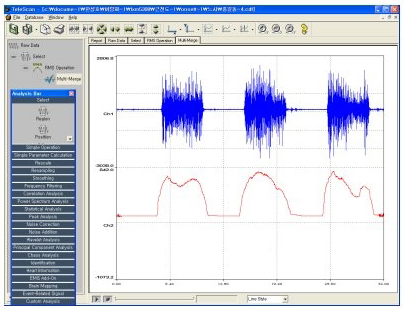

근수축력 정량화 (RMS or IEMG)

근전도 Raw data를 RMS 또는 IEMG 분석 방식으로 근수축력 정량화 가능.

시간에 따라 데이터의 변화 확인 가능.

근수축력 정량화 (막대그래프)

다양한 형태로 정량화 된 값 표현 가능

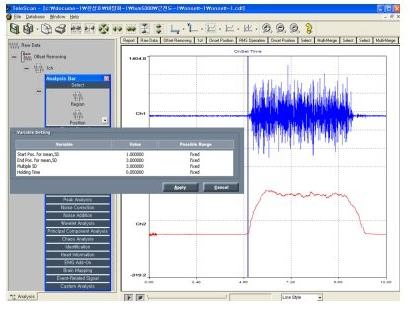

근수축력 시점 확인 가능 (Onset Time)

기준 값과 표준편차 (SD) 값을 설정하여 근육이 언제 수축되었는지 그 시점을 찾을 수 있음.

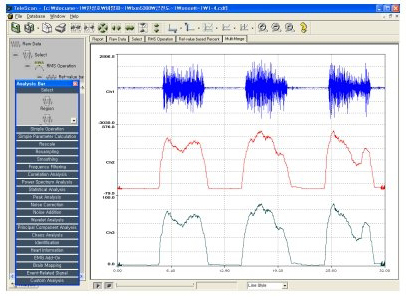

최대 근수축력에 대한 근육 활동 비율 (%MVC)

각 근육의 최대 근수축력 값을 기준으로 본 실험에서의 근육 활동을 %값으로 구할 수 있음.

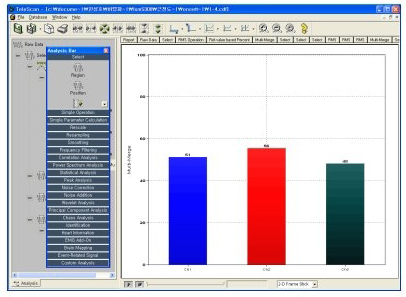

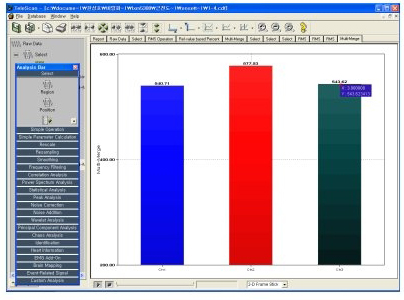

%MVC 측정 (막대그래프)

일정 구간마다의 %MVC를 간단하게 막대 그래프로 표현 가능

사람마다 다른 MVC를 일괄처리 S/W 를 활용하여 100명의 데이터도 쉽게 %MVC를 획득할 수 있음

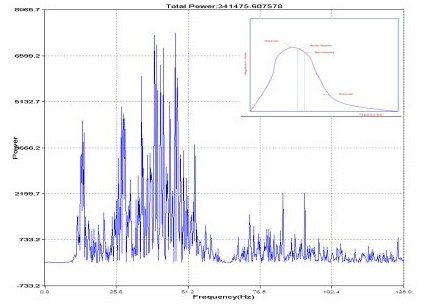

파워스펙트럼 (MEF 측정, 근피로도 측정)

Raw Data를 파워스펙트럼 하여 중간 주파수 (MEF)를 찾아 근육의 피로 여부를 확인 가능

외부 신호 및 Marking기능

외부 TTL발생 장치를 이용하여 근전도 장비와 다른 장비 (동작분석장비, 지면반력기등)왕의 시간적 동기화 가능.

Marking 기능으로 피험자의 반응 파악 용이

[주위] 상기 내용 중 4번 5번 6번은 EMG-Addon S/W (별매품)의 기능이며, EMG-Addon S/W를 이용하시면

더 많은 기능을 활용하실 수 있습니다.

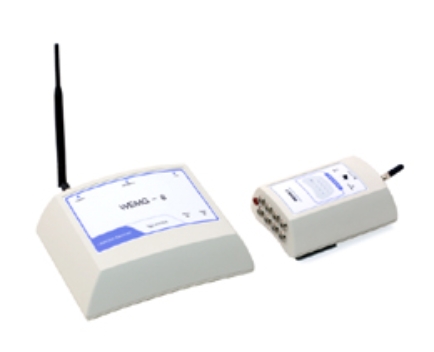

View the product in detail

송신기(연결 상자)

접지전극선
커넥터

신호전극선
커넥터

수신기

수신기 안테나

BNC커넥터

USB 케이블연결

전원LED

상태LED

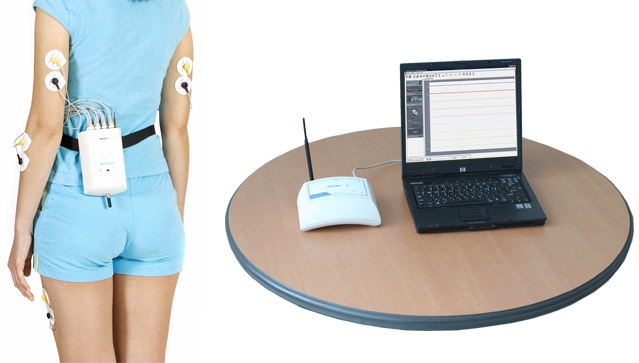

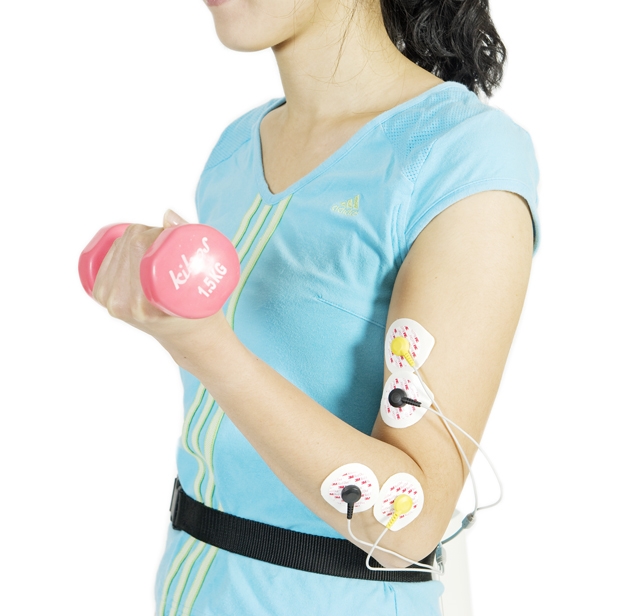

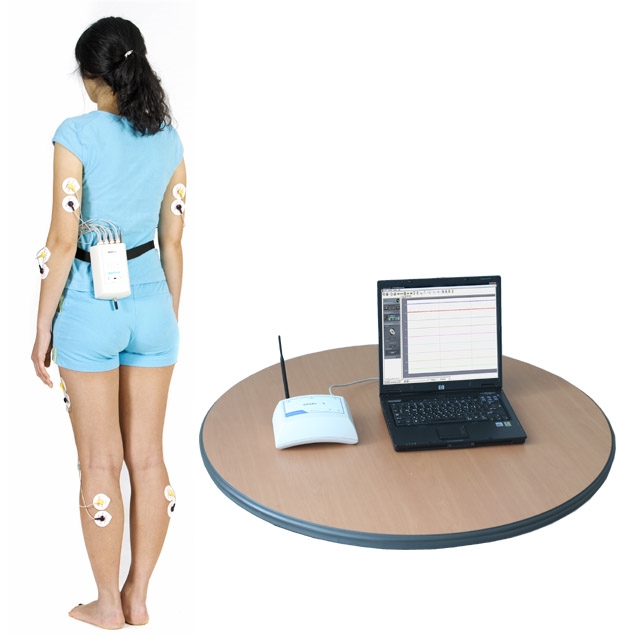

제품 사용 예시

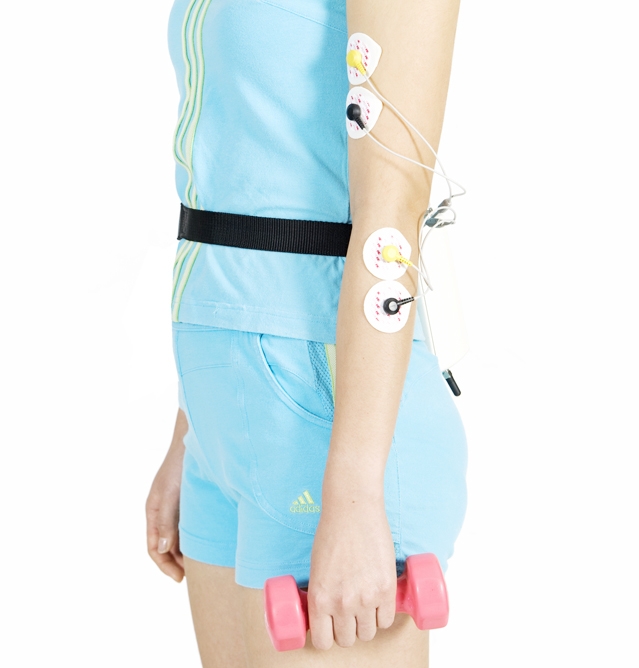

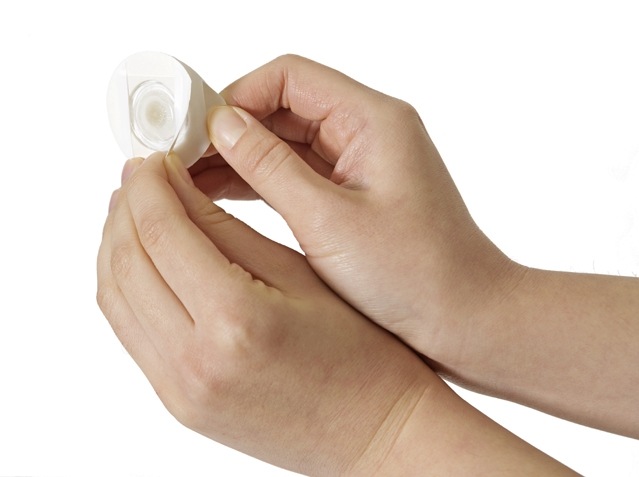

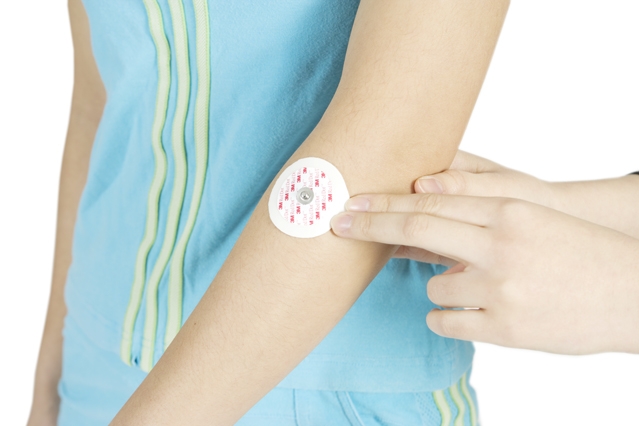

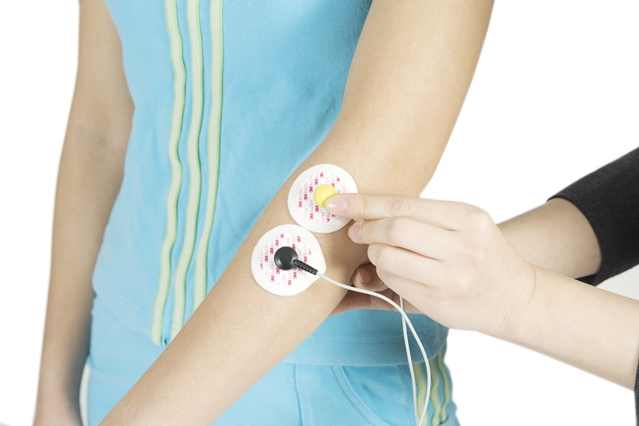

근전도 전극 부착 방법

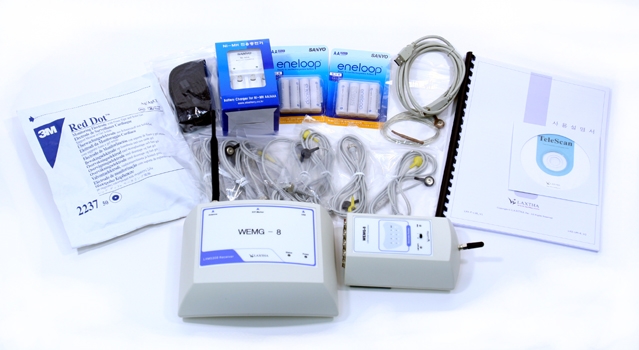

LXM5308 구성품 보기

수신기, 송신기(연결상자), TeleScan, EMG전극, AA충전용 건전지, 충전지, USB케이블, 접지전극,

일회용전극, 연결상자 고정 밸트, 매뉴얼

EMG 증폭기
(1) 채널수	8채널
(2) 입력 방식	바이폴라
(3) 감도 조절	214.5uVp(5,000uV) (max) , 1.786mVp(312.5uV) (min) / 소프트웨어로 15 단계 선형 제어
(4) 통과 대역	13Hz ~ 430Hz (-3dB)
(5) 노치필터 감쇠	50dB (min)
(6) 노치필터 주파수	전원 주파수(fo)에 자동 추적
(8) 내부 잡음 크기	20uVrms (max)

무선
(1) 사용주파수	2.4GHz ISM (industrial, Scientific, Medical) Band 2.4000~2.4835GHz, 79Channel
(2) 데이터 전송률	230,400bps
(3) 송신 출력	16dBm (max)
(4) 수신 감도	-83dBM
(5) RF 변조	FHSS(Frequency Hopping Spread Spectrum)
(6) 안테나	4dBi
(7) 안정적 통신거리	30m

연결상자
(1) 전극 연결용 연결 상자	사용

AD 변환
(1) 변환 분해능	10bits (1024Hz Smapling), 7Bit (2048Hz Sampling)
(2) 이산화 주파수	128Hz, 256Hz, 512Hz, 1024Hz 2048Hz / Channel Software control

통신 프로토콜
(1) 통신 방식	USB
(2) 버전	2.0 compatible

시스템 입출력
(1) 디지털 입출력	USB Port
(2) 안테나 입력	SMA
(3) 외부 입력	BNC

기계적 특성
(1) 본체	200mm(W) x 150mm(H) x 69mm(D) 380g
(2) 연결 상자	100mm(W) x 150mm(H) x 55mm(D) 420g

전기적 특성
(1) 수신기 인가 전압	USB +5
(2) 수신기 소비 전류	150mA (max)
(3) 송신기 전지 정격	1.5V (AA) * 4
(4) 송신기 소비 전류	Wireless connection mode : 260mA, Complete access mode : 170mA , Data acquisition mode : 250mA
(5) 전지 사용 시간	8 hours

동작 환경
(1) 온도	10 ~ 40 degree(℃)
(2) 습도	30 ~ 80 %

전격에 대한
(1) 보호 형식	1급
(2) 보호 정도	BF형

시스템 최소 요구 사항
(1) 사용 소프트웨어	Telescan
(2) CPU	펜티엄 1GHz
(3) 운영체제	MS 윈도우 98 SE / 2000 / XP /2003
(4) 메모리	128MB
(5) 사용 가능한 하드 용량	100MB
(6) 통신 포트	USB
(7) 기타	CD-ROOM, Soundcard, PC camera

기본구성품
사진	품명	모델	개요
	제품 본체	PMB-LXM3208-RF	LXM3208-RF 구성품-본체
	TeleScan	CD-TS-2.2	장비 제어, 실시간 데이타 수집, 시계열 분석
	WEMG-8 사용자 메뉴얼	MAL-WM8	WEMG-8 사용자 상세 설명서
	전극선모듬-7	LXEL-EMG4	9개들이 전극선 모음, 2-Poles Electrode Shield Cable(8EA), Single Pole Electrode Lead(1EA)
	1회용 전극	Electrode2237	1회용 Ag/Agcl 전극
	고정밸트	B7110139	송신기를 몸에 부착시키기 위한 고정용 밸트
	확장케이블	CC-E-01	무선 제품에 있어서 RF 수신기와 본체 사이의 거리를 넓히기 위한 케이블
	안테나	EXTANT2.4-4	무선제품을 위한 송수신 안테나
	전지	ALKALINE-AA	AA 크기의 건전지
	USB 케이블	LXT-USBCB-001	PC와 USB 장치간 연결하는 케이블
	전원 케이블	CODE-220V	제품본체 전원연결선.
	퓨즈	Fuse250V-3A	제품에 포함되는 예비용 퓨즈
