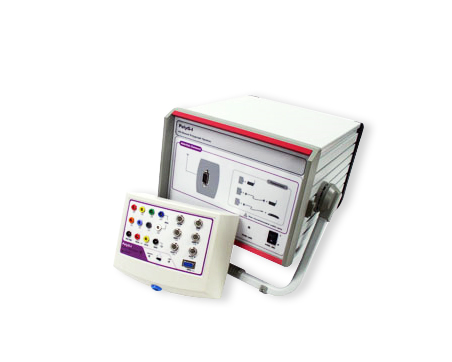

최고사양의 전산화 폴리그래프 시스템, PolyG-1 인체를 연구 대상으로 하는 기초과학연구 분야에서 과학수사와 같은 첨단 응용연구분야에 이르기까지 광범위한 활용영역! |
 |

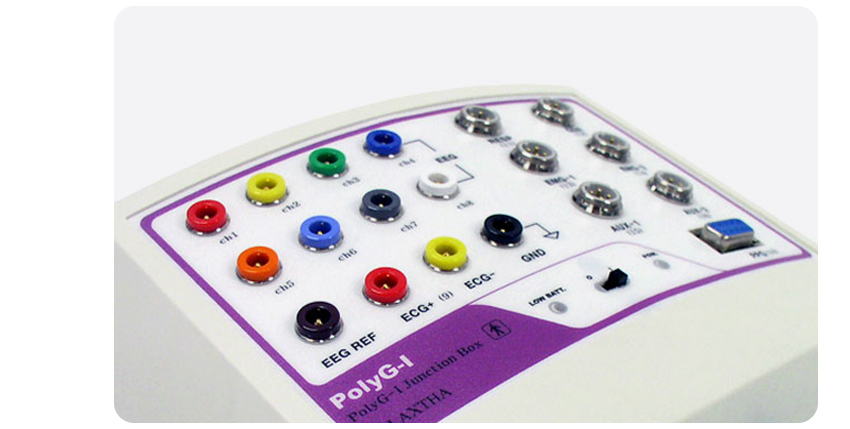

| 인체에서 발생하는 뇌파, 심전도, 근전도, 맥파, 호흡, 안전도, 피부전기반사 총 16(14+AUX2)채널의 생리신호를 동시에 측정하는 최적의 전산화 폴리그래프 시스템. 인체에 센서를 부착하고 본체와 컴퓨터간에 USB로 연결하면 모든 측정준비 완료. |
| 시스템의 기본 구성품인 TeleScan 프로그램을 이용하여 실시간 모니터링 및 기본적인 데이터 처리는 기본, TeleScan의 강력한 분석툴을 이용하면 사용자의 툴활용 능력에 비례하여 풍성한 실험기획 및 수치 분석결과도출. |
| 종례의 유사분야 제품에서 흔히 고가의 옵션으로 제공되는 "아날로그출력포트, 외부장치 트리거 입력기능, 장비제어및실시간데이터수집용 DLL" 을 기본제공품으로 하면서도 합리적인 제품 가격 실현 ! |
| 인체를 연구 대상으로 하는 기초학술연구분야에서 부터 과학수사와 같은 첨단응용연구분야에 이르기까지 광범위한 활용영역 ! |
| PolyG-I 측정가능량 뇌파 8채널, 심전도 1채널, 근전도 2채널, 맥파 1채널, 피부전기전도도 1채널, 안전도 1채널 - 총 14(+AUX2)채널 |
|
PolyG-I 사용방식 USB케이블을 컴퓨터에 연결하면 준비 끝! 실시간 모니터링.데이터 수집/저장까지! 시계열 신호처리를 위한 분석 툴까지 제공! |
 |
| PolyG-I본체와 컴퓨터와의 통신은 USB방식을 이용하기 때문에 일반 데스크탑PC/ 노트북 등 USB포트가 있는 모든 PC 에서 쉽게 사용환경이 구축됩니다. |
|

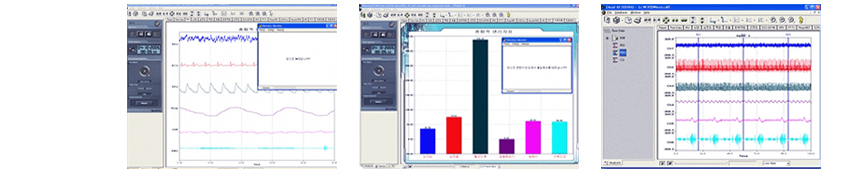

컴퓨터측의 기본운용 S/W로 TeleScan전체 기능에서 빙산의 일각일 뿐입니다. |
| TeleScan은 생체신호분야에서의 통합 플랫폼이라고 할 수 있으며, TeleScan은 검사시 피검자에게 제시하는 시청각 자극 환경 설정기능, 마킹기능, (실시간) 시계열신호처리 루틴까지 포함하고 있는 방대한 툴입니다. |
|
고급연구/ 개발자를 위한 기능기본제공 Analog Out 포트 / EXT.MARKER 입력커넥터 / 장비제어용 DLL |
|
Analog Out 포트 전채널의 아날로그 신호를 외부에서 접근가능하도록 출력 커넥터를 제공하고 있으며, 본 아날로그 신호를 오실로스코프에 연결하여 보거나, 연구/개발자 본인의 시스템에 접목하여 사용가능합니다. |
|
EXT. MARKER 입력 커넥터 PolyG-I 에 하드웨어적인 트리거 신호등을 인가할때 사용되며, TTL레벨의 전기신호 혹은 스위치를 직결하여 사용가능합니다. |
|
장비제어용 DLL 소프트웨어 개발자가 자유롭게 PolyG-I를 제어, 실시간 데이터 수집을 가능케하는 WIN32 API DLL을 무상 제공합니다. USB처리및 H/W관련 번잡스러운 처리를 DLL이 모두 담당하고 있기 때문에 개발과정을 S/W적으로 깔끔하게 완성할 수 있습니다. |
| Section | Item | Details |
| EEG | Number of Channels | 8 |
|---|---|---|
| Sensitivity | Max. 20.4 mV / half window | |
| Min. : 3.47 mV / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 0.7 ~ 46Hz (-3dB) | |
| Notch Filter | AC frequency ( auto-tracking) | |
| CMRR | 90dB (min.) | |
| Internal Noise level | 4mVpp (max.) | |
| Polarity | Uni-polar | |
| ECG | Number of Channel | 1 |
| Sensitivity | Max. 245 mV / half window | |
| Min. : 41.7 mV / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 0.14 ~ 30.4Hz (-3dB) | |
| Notch Filter | AC frequency ( auto-tracking) | |
| CMRR | 90dB (min.) | |
| Internal Noise level | 15mVpp (max.) | |
| EMG | Number of Channels | 2 |
| Sensitivity | Max. : 105 mV / half window | |
| Min. : 17.9 mV / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 13 ~ 350Hz (-3dB) | |
| Notch Filter | AC frequency ( auto-tracking) | |
| CMRR | 90dB (min.) | |
| Internal Noise level | 30mVpp (max.) | |
| Polarity | Bi-polar | |
| Electrode Type | Surface Type | |
| PPG | Number of Channels | 1 |
| Sensitivity | Max. : 60mV / half window | |
| Min. : 10V / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 0.1 ~ 9Hz (-3dB) | |
| Operation Mode | Continuous Mode | |
| Excitation Voltage | +5V | |
| Emitting Light | RED | |
| Respiration | Number of Channel | 1 |
| Sensitivity | Max. : 60mV / half window | |
| Min. : 10V / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 0.1 ~ 6Hz (-3dB) | |
| Operation Method | Inductive Respiratory | |
| Excitation Frequency | 3MHz | |
| Sensor type | Active Sensor | |
| GSR | Number of Channel | 1 |
| Sensitivity | Max. : 0.02 mmho / half window | |
| Min. : 3.24 mmho / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 0.2 ~ 6Hz (-3dB) | |
| Operation Mode | DC | |
| Excitation Voltage | 0.2V | |
| Sensor type | Passive Sensor | |
| AUX | Number of Channels | 2 |
| Sensitivity | Max. : 60 mV / half window | |
| Min. : 10 V / half window | ||
| S/W 16 steps control | ||
| Pass Band Frequency | 0.07 ~ 28Hz (-3dB) | |
| Available Power | ±5V (100mA) | |
| Signal Input type | Voltage input | |
| Signal Input Level | ±2.5V max. | |
| Supply Power Protection | Overload Warning : RED LED | |
| ADC | Resolution | 16bits |
| Sampling Frequency | 128, 256, 512 Hz / CH | |
| S/W control | ||
| Communication | Protocol | USB |
| External Input | External Marker BNC | For Event Marking |
| System Output | Digital Out | USB Port |
| Analog Out | Analog Output Port | |
| Channels : 16 | ||
| Fixed Gain | ||
| -EEG : 3600 [1~8] | ||
| -ECG : 300 [9] | ||
| -EMG : 700 [13,14] | ||
| -PPG : 1.25 [10] | ||
| -RESP : 1.25 [11] | ||
| -GSR : 0.32 μmho / V [12] | ||
| -AUX : 1.25 [15,16] | ||
| Mechanical Property | Main Body | Size:310(W)X230(H)X340(D) |
| Weight:5.6 kg | ||
| Junction Box | Size:200(W)X150(H)X55(D) | |
| Weight:770g | ||
| Electrical Property | Line Voltage | 110-240 VAC(Free voltage), 50/60Hz |
| Power Consumption | 10 VA | |
| Fuse | TIAL-250V | |
| Safety | Class I, type BF | |
| Operating Condition | Temperature | 10 ~ 40 Co |
| Humidity | 30 ~ 80 % | |
| Transport and Storage Condition | Temperature | -20 ~ 60 Co |
| Humidity | 20 ~ 90 % |
