상품명(모델명) : HRV-Addon
심박변이도 (HRV) 관련 분석법들을 제공하는
소프트웨어 (Addon 방식)
심전도, 맥파, 심박 펄스타입 데이터등에 적용
심박변이도 및 타코그램 추출 가능
HRV관련 각종 주파수영역 분석 (VLF, LF, HF, TP, norm LF, norm HF, LF/HF등,.)가능
HRV관련 각종 시간영역 분석
(mean HP, mean HR, SDNN, HRV-index, pNN50, RMSSD, SDSD등,.)기능
연속 심박수 시계열에도 활용가능 (등간격 변이도로 변환 가능)

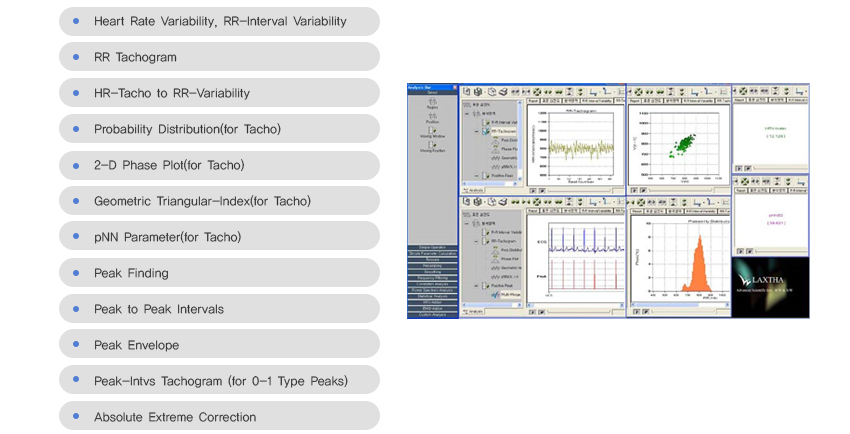

HRV-Addon 분석법 소개
분석법 개요
Heart Rate Variability, RR-Interval Variability 연속적인 심박수 (Heart Rate)나 심박간격 (RR-Interval)의 변화를 등 간격 샘플링 조건으로
추출하여 보여주는 분석법
RR Tachogram 심전도(ECG)나 가속도 맥파(SDPTG), beat pulse 형태의 신호들에 적용하여 연속적인 심박
간격 (RR-Interval)의 변화를 msec단위로 보여주는 분석법
HR-Tacho to RR-Variability 비트(Beat)별 심박수가 열거된 HR-Tachogram 의 파형을 등시간 간격의 심박 간격변이도
(RR-Interval Variability)로 변환하는 분석법
Probability Distribution (for Tacho) 심박간격의 히스토그램 분포를 데이터개수에 대한 의존성이 없도록 백분율(100%)
스케일의 확률분포 형태로 보여주는 분석법
2-D Phase Plot (for Tacho) V[1], V[2], V[3],…………….,V[N]으로 구성된 Tachogram의 값들을 다음과 같이 V[n]축과
V[n+1]축으로 구성된 2차원 공간에 점들로 표시하는 분석법
Geometric Triangular-index (for Tacho) Tachogram 으로 구성된 히스토그램의 기하학적 퍼짐 정도를 전체면적(total number
of all RR intervals)을 최고높이 (Y)로 나누는 방식으로 정량화 한 분석 지표
pNN Parameter (for Tacho) Tachogram 의 인접한 값들 사이의 차이가 사용자가 설정한 기준보다 큰 경우들이
차지하는 비율을 %단위로 보여주는 분석 지표
Peak Finding 측정된 연속적인 펄스 형식의 신호에서 사용자가 설정한 조건에 맞는 양 (Positive)또는
음 (Negative)의 피크시점을 찾아 다음 그림과 같이 1로 표시, 나머지는 0으로 표시된
시계열을 얻는 분석법
Peak to Peak Intervals 피크간 간격을 추출하는 분석법
Peak Envelop 양 또는 음 방향 피크들의 높이를 연결한 파형(Envelope)을 얻는 분석법
Peak-intvs Tachogram
(for 0-1 Type Peaks)
서로 다른 측정 신호의 피크들 간의 시간 간격을 Tachogram 형식으로 얻는 분석법
Absolute Extreme Correction 정상 범위를 벗어난 값들을 보정하는 분석법
HRV-Addon 분석 실전 활용 예
HRV-Addon을 구입하시면 다양한 분석들을 적용할 수 있습니다.
심전도에서 심박간격 변이도와 타코그램 추출 예

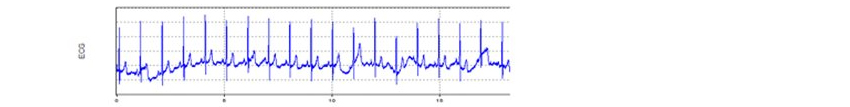

1. 측정, 저장된 ECG데이터는 보통 피검자 움직임 등으로 다음과 같이 출렁거림 형태의 잡파가 포함되기 쉽다.
이런 경우엔 피크 추출이 부정확해질 수 있으므로 이를 미리 예방하는 차원에서 출렁거림 성분을 High Pass Filter 분석 아이콘을
사용하여 제거해 줘도 좋다.

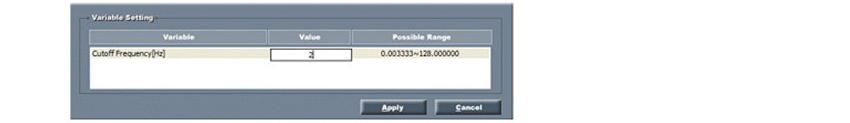

2. 이때 나타나는 대화상자에 다음과 같이 2Hz정도 설정하면

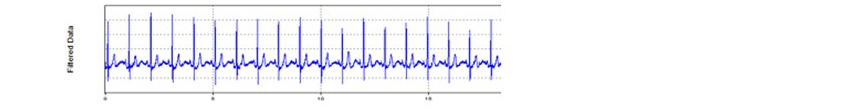

이보다 느린 성분들은 제거되어 다음과 같이 주요 R피크는 살아있으면서 출렁거림은 많이 제거된 파형을 얻을 수 있다.

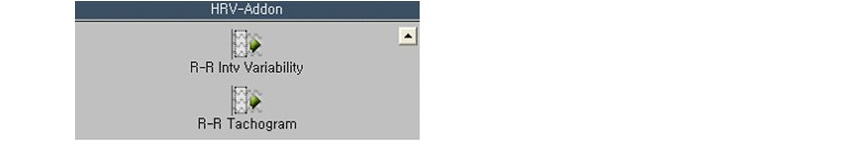

3. 상기의 베이스라인이 안정된 심전도에 RR Interval Variability 분석 아이콘을 적용하면

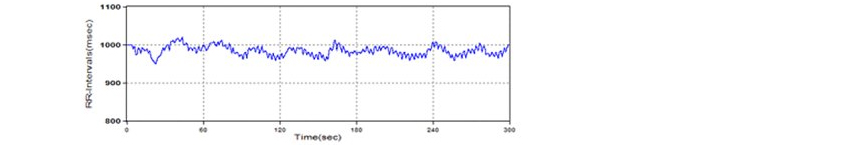

다음과 같이 수평축이 등 시간 간격으로 샘플링된 심박간격 변이도 파형을 얻을 수 있고
RR Tachogram 분석 아이콘을 적용하면 다음과 같이 수평축이 비트 단위인 심박 간격 타코그램을 얻게 된다.

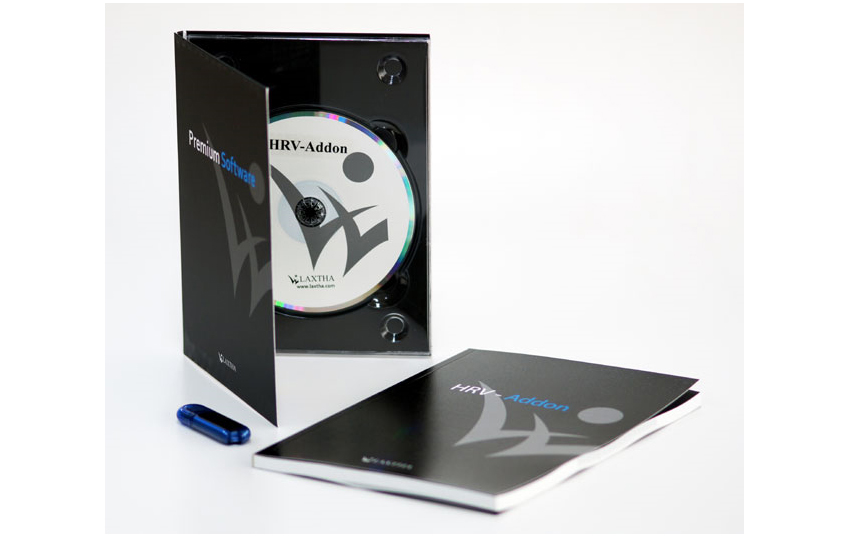

HRV-Addon 구성품 보기
HRV-Addon S/W, USB락키, 매뉴얼
